Splice Fiber Optic & OTDR Test
บริการรับเข้าหัวสาย Fiber Optic ด้วยเครื่อง Fusion Splice และ บริการทดสอบสายไฟเบอร์ออฟติก ด้วยเครื่อง OTDR พร้อมส่งรายงานผล Test
Fusion Splice
เข้าหัวสาย โดยใช้เทคนิคการ Fusion Splicing ซึ่งเป็นการเชื่อมต่อ สายไฟเบอร์ออฟติก สองเส้นเข้าด้วยกัน โดยการให้ความร้อนที่ปลายของเส้น สายไฟเบอร์ออฟติก จากนั้น ปลายเส้น ไฟเบอร์ออฟติก จะถูกดันออกมาเชื่อมต่อกัน การเชื่อมต่อกันในลักษณะนี้ เป็นการเชื่อมต่อโดยถาวร จนทำให้ดูเหมือนรวมเป็นเส้นเดียวกัน การสูญเสียจากการเชื่อมต่อในลักษณะนี้ จะทำให้มีความสูญเสีย ประมาณ 0.01 – 0.2 dB ในขั้นตอนการเชื่อมต่อนี้ ความร้อนที่ทำให้ปลายเส้น ไฟเบอร์ออฟติก อ่อนตัวลงด้วยประกายไฟที่เกิดจากการ Arc ระหว่างขั้ว Electrode ขณะทำการ หลอมรวม ซึ่งจะยังผลให้การเชื่อมต่อของ ไฟเบอร์ออฟติก เป็นเนื้อเดียวกัน
OTDR TEST
การทดสอบสายไฟเบอร์ออฟติกนั้น จะมีการทดสอบด้วยเครื่องวัด OTDR ที่สามารถบอกได้ว่า สายไฟเบอร์ออฟติก มีรายละเอียดอย่างไรบ้าง เช่น
- สามารถแสดงค่าระยะของสาย ในแต่ละเส้นทางได้ เช่น 2500 เมตร โดยสามารถทดสอบได้สูงสุดประมาณ 100 กว่า กิโลเมตร ขึ้นอยู่กับชนิดของเครื่องมือวัด OTDR ในแต่ละรุ่น หรือ ยี่ห้อที่แตกต่างกันออกไป
- แสดงค่า Loss ของสายในแต่ละเส้นทางหรือในแต่ละลิ้งว่ามีค่า Loss อยู่ประมาณเท่าไร และไม่ควรเกินเท่าไรในการใช้งานสายเคเบิลในแต่ละชนิด
- แสดงภาพลักษณะการ โค้งงอ บิดเกลียว หรือ สายขาด ได้จากหน้าจอ เครื่องวัด OTDR ได้
- แสดงจุดต่อสายทั้งหมดในแต่ละเส้นทาง เพื่อทราบถึงรายละเอียดในการใช้งานจริง
- สามารถค้นหาสายเคเบิลในแต่ละเส้นได้โดยใช้เครื่องส่งแสงสีแดง VFL(Visual Fault locator) ได้
อัตราค่าบริการ Fusion Splice สายไฟเบอร์ออฟติก
1-50 Core 250 บาท/Core
50 Core ขึ้นไปแต่ไม่เกิน 100 Core 240 บาท/Core
101 Core ขึ้นไป แต่ไม่เกิน 500 Core 200 บาท/Core
500 Core ขึ้นไป ติดต่อบริษัทฯ
*** ราคาดังกล่าวไม่รวมภาษีมูลค่าเพิ่ม 7%
หมายเหตุ อัตราค่าบริการดังกล่าวอาจมีการเปลี่ยนแปลง โปรดตรวจเช็คกับทางบริษัทฯเพื่อยืนยันราคา
Fusion Splice สายไฟเบอร์ออฟติก

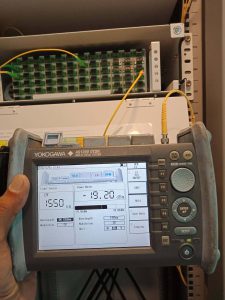

OTDR Test

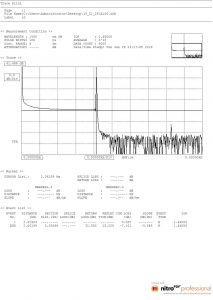

ผล OTDR Test

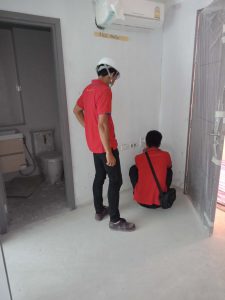

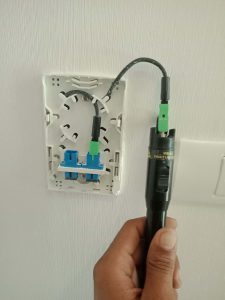

ยิงแสง APC

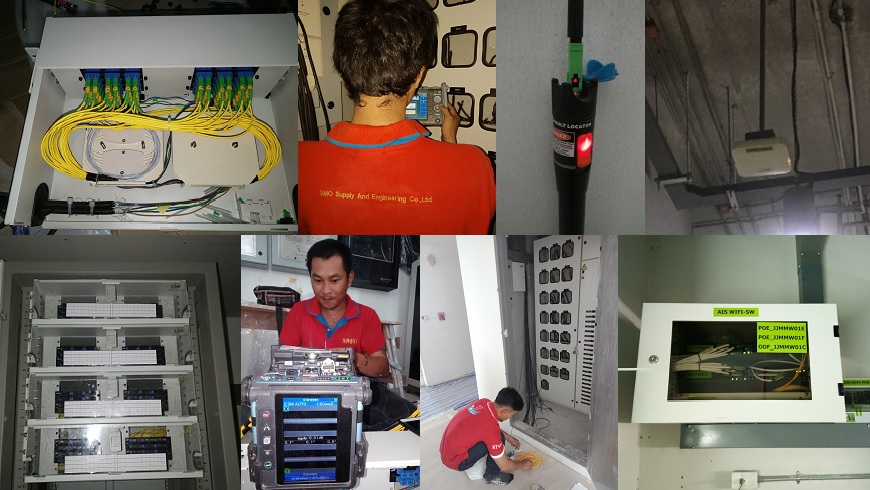

ทีมงานคุณภาพ
